移動與使用

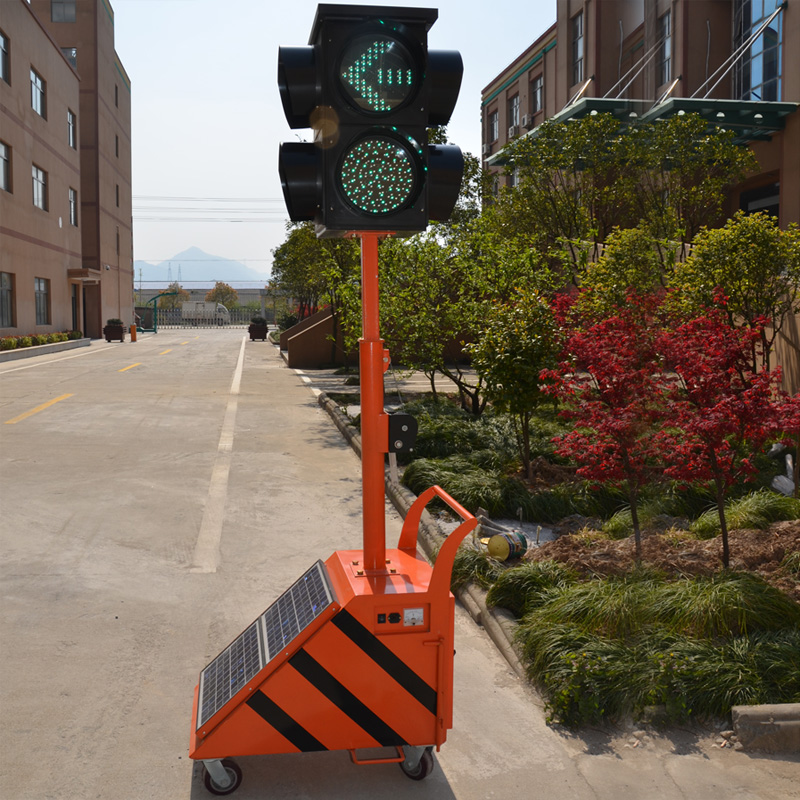

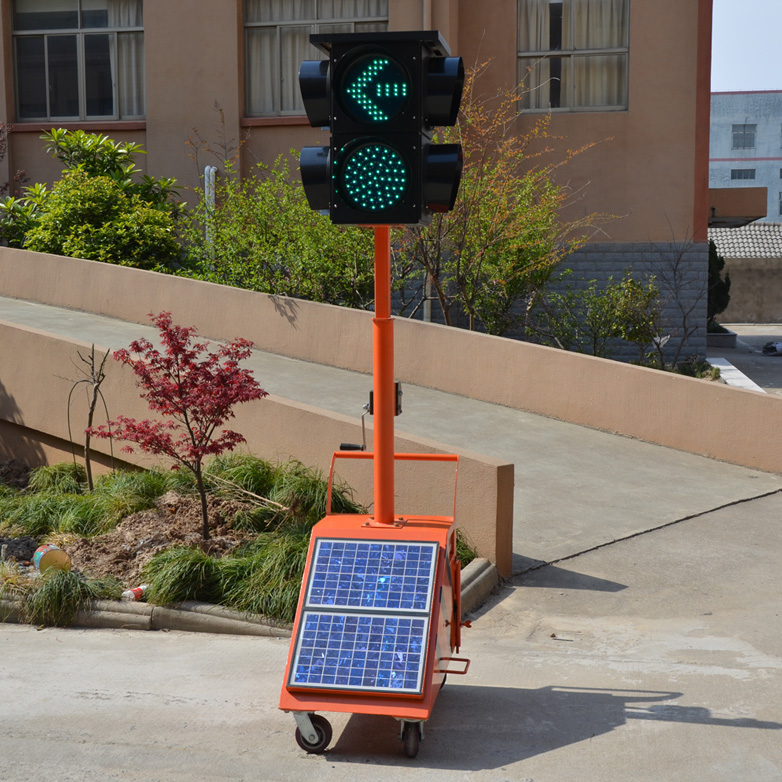

本移動燈為可移動設備，建議按如下步驟使用

• 將移動燈通過運輸工具運載到目的地。在搬運時特別是上下車時注意輕抬輕放，合理的方法是拉出底座下面的輔助拉手，一手抓住移動燈拖拉把手、另一手抓住輔助拉手，兩人同時用力抬升。

• 卸下移動燈后利用拖拉把手將移動燈挪到適當的位置，注意將安裝太陽能板的一面朝向南方或東南方。

• 踩下腳輪止動板，放下輔助固定桿并將固定用的蝶形螺絲擰緊。

• 開機，本移動燈有兩個并聯開關，分別位于移動燈底座側面和控制器面板，任一個開關打開即表示開機。因此若不需要開底座門而簡單地開關機運行，應將控制器電源開關打到關位置。

• 移動燈開機后按黃閃（10秒）——>四面紅燈（5秒）——>正常運行順序投入運行。

• 檢查蓄電池，通過底座側面的電壓表檢查移動燈蓄電池電壓，若蓄電池電壓低于12V，應注意及時充電。

• 必要時設置運行參數，包括運行方式、相位控制方式等，有關操作方法參見后面介紹。

• 本移動燈安裝有太陽能板，但由于天氣等原因影響移動燈的充電效果，不適合長期使用，因此應定期檢查蓄電池是否欠壓。

• 使用結束，應首先關閉移動燈，將移動燈移到陽光照射條件良好的地方，并將移動燈太陽能板朝向正南或東南方向。

• 充電：若由于陽光條件不足導致蓄電池欠壓，應通過市電實施充電，本移動燈配有簡單充電器，充電方法為將移動燈自帶的電源線一頭插入移動燈側面的電源插座，另一頭插入市電插座。連續充電8小時以上。若需要快充，應向廠家另購專門充電器。

運行方式介紹

• 定周期運行方式，指控制器按預設的相位方案依次驅動信號燈的亮滅，具體運行哪套相位方案可以通過常量設置或時段方案設置進行選擇。

• 黃閃，機動車信號燈黃燈閃爍，黃閃可以通過面板上的開關人工切換，也可以通過多時段方案自動切換。

• 關燈，表示信號燈滅燈，關燈方式可以通過關閉控制器電源切換，也可以通過多時段方案自動切換。

•


運行方式切換
如上所述，信號燈運行方式包括定周期、黃閃、關燈、多時段、手動。

• 正常運行：開機后若狀態顯示區中“多時段”、“黃閃”、“手動”均不亮，即開關區中的“多時段”、“黃閃”、“手動”開關均打到“O”位置，表示控制器處于正常相位運行狀態，將自動取出常量設置中預設的相位方案運行，液晶顯示屏顯示當前運行狀態和倒計時，如“A－XX：YY”，其中“A“表示當前運行的相位，如1表示當前運行在第一相位、2表示運行在第二相位，等等，XX表示A向倒計時，YY表示B向倒計時。

• 手自動切換，在信號燈運行在定周期狀態下，若將“手動”開關打到“手動”位置，相應“手動”指示燈亮，信號燈將停留在當前燈色不變，一直到用戶將“手動”開關打回到“自動”位置。

• 黃閃切換，若將“黃閃”開關打到“黃閃”位置，則無論其他開關打到何位置，信號燈均運行“黃閃”。

• 多時段切換，若將“黃閃”開關打到“正常”位置，將“多時段”開關打到“多時段”位置，信號燈將按多時段方式運行，控制器通過判斷當前時間處于時段方案中的哪個時段區間，并取出該區間的運行參數執行相關的運行方式，如定周期、黃閃、關燈等。有關多時段的設置參見下面有關介紹。

• 相位方案提取，控制器在正常運行狀態下（即“多時段”、“黃閃”、“手動”開關均打到“O”位置），通過常量設置中的第一個參數決定當前運行第幾套相位方案；若控制器處于多時段運行方式，則由多時段運行參數中的第4個參數決定當前時段運行的相位方案序號。

•


手動和手動換相

• 正常多相位定周期運行方式下的手動換相：將“手動”開關打到“手動”，再將開關打回“自動”位置，完成一次手動換相。

• 手動和手動換相：

• 將“手動”開關打到“手動”位置，相應“手動”指示燈亮，信號燈將停留在當前燈色不變。

• 若需要換相，將“手動”開關打到“自動”位置，待燈色切換后再將開關打到“手動”位置，完成一次手動狀態下面的手動換相。

注意：為了保證交通安全，無論何時，燈色切換均需經過：綠燈－綠閃－黃燈－紅燈－綠燈過程。

顯示窗顯示含義及切換

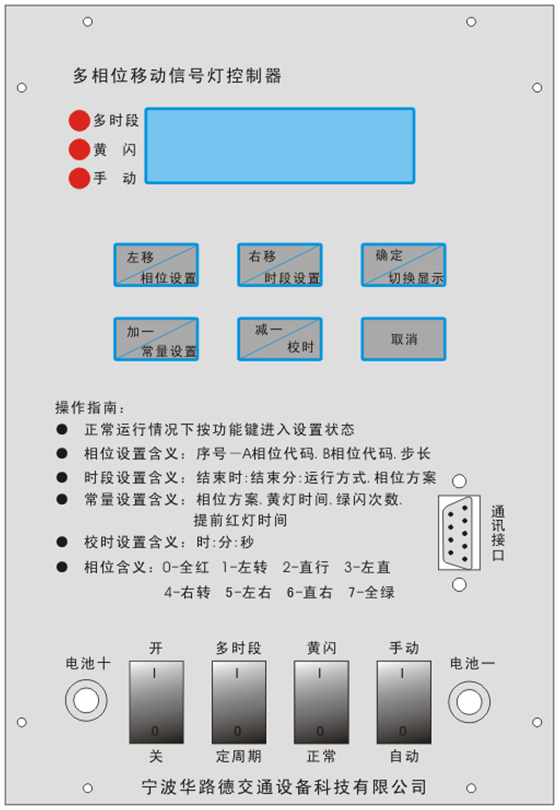

液晶顯示屏在不同運行狀態下顯示不同信息，用戶還可以通過“確定/切換顯示”按鍵切換顯示信息

• 在定周期運行方式下，顯示運行狀態和倒計時，顯示含義如上面所述。若蓄電池處于缺電狀態，該畫面將被缺電提示取代，如“BA――Lo”。

• 在黃閃或關燈（通過多時段設置）運行狀態下，液晶屏不顯示，若蓄電池處于缺電狀態，該畫面將被缺電提示取代。

• 用戶通過按“確定/切換顯示”鍵可以切換顯示信息，具體信息為

• 當前時間，如“12：15：28”。

• 蓄電池電壓：如“BA：12.58”，單位為伏。

• 太陽能電池電壓：如“SU：14.06”單位為伏。

•


相位方設置
本移動燈控制器最多可設置8套相位方案，每套相位方案最大可以設置8個相位，每個相位包含了三個參數：A向信號燈組合、B向信號燈組合和相位時間。

• 按“取消”鍵，再按“左移/相位設置”鍵進入相位方案設置，液晶顯示“FA―――X”提示選擇欲設置的相位方案序號（1－8）；

• 按“加一”或“減一”鍵改變X值，選擇范圍為1－8，表示第一到第八套相位方案；

• 按“確定”鍵，控制器將取出X對應的相位方案供用戶設置并進入具體相位設置，若按“取消”鍵將退出設置；

• 液晶顯示“Y－A.B.XX”，含義如下

• “Y”表示當前設置的相位序號，1表示第一相位，2表示第二相位，依次類推，一個相位方案最多可以設置8個相位；

• “A”表示當前相位下A向信號燈組合，用0－7數字表示表示A向信號燈組合，含義如下表：

• “B”表示當前相位下B向信號燈組合，含義同上；

• “XX”表示當前相位時間（單位為秒），指有A、B數字決定的A向和B向信號燈組合的持續時間。

• 通過按“左移”、“右移”鍵改變編輯項目，通過按“加一”、“減一”鍵修改編輯項目。

• 當前相位編輯結束，按“確定”鍵，控制器暫存當前相位，同時判斷當前相位具體設置并決定下一步：

• 若編輯項目A、B和XX均設置成0，則表示當前相位方案設置結束，保存并退出相位設置。如當前設置的相位序號是5，則表示該相位方案總相位數是4個（5－1），通過這種方法用戶能夠動態伸縮相位方案中包含的相位數；

• 若當前編輯的相位序號是8，則控制器保存并退出相位設置；

• 除了以上兩種情形外，控制器自動取出并顯示下一相位的參數（包含A向信號燈組合、B向信號燈組合和相位時間）供用戶設置。

• 在任何時候按“取消”鍵，控制器將不保存本次設置并退出相位設置。

•


時段方案設置
控制器最大可提供8個時段供用戶選擇，每個時段包含參數：當前時段結束時、當前時段結束分、運行方式、相位方案。每個時段的起始時間是上一個時段的結束時間，第一時段的起始時間為“00：00”，最后一個時段的結束時間應設置成“23：59”。

• 按“取消”鍵，再按“右移/時段設置”鍵，進入時段方案設置，液晶顯示如“HH：MM：A.B”，含義如下：

• “HH”表示當前時段結束時（00－23）；

• “MM”表示當前時段結束分（00－59）；

• “A”表示運行方式，0表示關燈、1表示黃閃、2表示多相位；

• “B”表示相位方案（1－8），若“A”設置成0或1，則“B”無意義，若“A”設置成2（表示該時段內運行多相位），則“B”表示該時段內投入運行的相位方案序號。

• 通過按“左移”、“右移”鍵改變編輯項目，通過按“加一”、“減一”鍵修改編輯項目。

• 當前相位編輯結束，按“確定”鍵，控制器暫存當前時段，同時判斷當前時段參數具體設置并決定下一步：

• 若當前時段結束時設置成“23”、結束分設置成“59”秒，則保存設置并退出；

• 若當前設置時段為第8時段，則強制將結束時間改成“23：59”，保存設置并退出；

• 除了以上情形外，控制器將調出下一時段參數供設置。

• 在任何時候按“取消”鍵，控制器將不保存本次設置并退出時段設置。

•


常量設置
控制器提供四個參數供設置

• 相位方案序號：指在定周期運行方式下（多時段開關打到定周期一側）控制器投入運行的相位方案序號；

• 黃燈時間：指綠燈轉換到紅燈過程中黃燈過渡時間；

• 綠閃次數：指綠燈關閉前閃爍次數；

• 提前紅燈時間：指信號燈綠燈提前于相位結束的時間。

設置步驟：

• 按“取消”鍵，再按“加一/常量設置”鍵，進入常量設置，液晶顯示如“cL：A.B.C.D”，其中A、B、C、D分別表示相位方案、黃燈時間、綠閃次數、提前紅燈時間。

• 通過按“左移”、“右移”鍵改變編輯項目，通過按“加一”、“減一”鍵修改編輯項目。

• 按“確定”鍵保存設置并退出，按“取消”鍵放棄設置并退出。

校時

• 按“取消”鍵，再按“減一/校時”鍵，進入校時設置，液晶顯示如“HH：MM：SS”，其中HH、MM、SS分別表示時、分、秒。

• 通過按“左移”、“右移”鍵改變編輯項目，通過按“加一”、“減一”鍵修改編輯項目。

• 按“確定”鍵保存設置并退出，按“取消”鍵放棄設置并退出。

注意：若移動燈連續關燈時間超過7天，建議開機后重新校時

遠程無線手動遙控
若信號燈增配了無線手動遙控功能，交通指揮人員可以通過隨機攜帶的手動遙控器遙控切換燈色，可靠遙控距離可達60米。

• 在正常相位運行狀態下，需要立即切換燈色，在有效距離內按下遙控器“A”鍵，1到2秒后松開“A”鍵，信號燈開始按“綠閃－黃燈－紅燈－另一個方向開啟綠燈”順序變換燈色；

• 在正常相位運行狀態下，需要保持當前燈色不變，應在有效距離內按下遙控器“A”鍵，當前信號燈燈色立即處于不變狀態，一直到松開“A”鍵，信號燈開始按“綠閃－黃燈－紅燈－另一個方向開啟綠燈”順序變換燈色。

•


注意：欲使遙控有效，應將控制器面板上的“手動”開關打到“自動”狀態。
欠壓與充電
移動燈在運行過程中，隨時檢測蓄電池電壓，當蓄電池電壓低于11V時，信號燈將關閉輸出，并在顯示窗顯示“BA――Lo”字樣，提示用戶需要對蓄電池進行充電。
本移動燈配有簡單充電器，充電方法為將移動燈自帶的電源線一頭插入移動燈側面的電源插座，另一頭插入市電插座。連續充電8小時以上。
若需要快充，應向廠家另購專門充電器。將充電器的充電棒接到控制面板上的“電池＋”和“電池－”充電接線端子對燈內的蓄電池實施充電。
注意，在充電時應關閉信號燈控制器電源開關。
